半導體設備未來走勢預測,等離子清洗機未來走勢如何?

返回列表 來源:半導體行業觀察 瀏覽: 發布日期:2022-07-25 09:44【
文章導讀:SEMI預測,2022年半導體設備需求將出現顯著增長,并在2023年之前滿足對新應用的需求和現有產品(如汽車)的短缺。我們還研究了一些使用EUV制造更小的特征半導體的發展。等離子清洗機的發展會走向何方?等離子清洗機行業的未來的趨勢如何?
領先的國際半導體貿易組織SEMI于7月在舊金山舉行了Semicon會議。SEMI預測,2022年半導體設備需求將出現顯著增長,并在2023年之前滿足對新應用的需求和現有產品(如汽車)的短缺。我們還研究了一些使用EUV制造更小的特征半導體的發展。等離子清洗機設備的發展會走向何方?等離子清洗機行業的未來的趨勢如何?

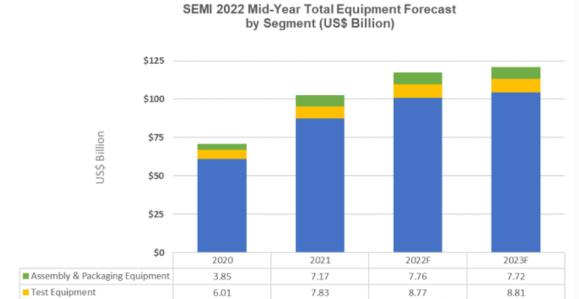

SEMI在Semicon期間發布了一份關于半導體設備支出狀況和2023年預測的年中總半導體設備預測新聞稿。SEMI表示,原始設備制造商的全球半導體制造設備總銷售額預計將達到創紀錄的117.5美元2022年10億美元,較之前的2021年行業高點1025億美元增長14.7%,并在2023年增至1208億美元。下圖顯示了半導體設備銷售的近期歷史和到2023年的預測。
半導體

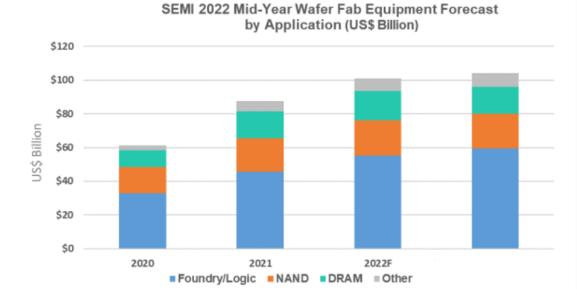

晶圓廠設備支出預計將在2022年增長15.4%至2022年1010億美元的新行業記錄,預計2023年將進一步增長3.2%至1043億美元。下圖顯示了SEMI對半導體應用設備支出的估計和預測。
半導體
SEMI表示:“在對領先和成熟工藝節點的需求的推動下,晶圓代工和邏輯領域預計將在2022年同比增長20.6%至552億美元,并在2023年再增長7.9%至595億美元.這兩個部分占晶圓廠設備總銷售額的一半以上。”
該新聞稿接著說,“對內存和存儲的強勁需求繼續推動今年的DRAM和NAND設備支出。DRAM設備部門在2022年引領擴張,預計增長8%至171億美元。今年NAND設備市場預計將增長6.8%至211億美元。預計2023年DRAM和NAND設備支出將分別下滑7.7%和2.4%。”
中國臺灣、中國大陸和韓國是2022年最大的設備買家,預計中國臺灣將成為主要買家,其次是中國大陸和韓國。
自從引入集成電路以來,制造更小的特征一直是更高密度半導體器件的持續推動力。2022Semicon的會議探討了光刻縮小和其他方法(例如與3D結構和小芯片的異構集成)將如何使設備密度和功能不斷增加。
在Semicon期間,LamResearch宣布與領先的化學品供應商Entegris和Gelest(三菱化學集團旗下公司)合作,為Lam用于極紫外(EUV)光刻的干式光刻膠技術制造前體化學品。EUV,尤其是下一代高數值孔徑(NA)EUV,是推動半導體微縮的關鍵技術,可在未來幾年實現小于1nm的特征。
Lam的副總裁DavidFried在一次演講中表明,干式(由小金屬有機單元組成)與濕式光刻膠相比,可以提供更高的分辨率、更寬的工藝窗口和更高的純度。對于相同的輻射劑量,干式光刻膠顯示出較少的線路塌陷,因此產生的缺陷較少。此外,使用干式光刻膠可將浪費和成本降低5-10倍,并將每個晶圓通過所需的功率降低2倍。

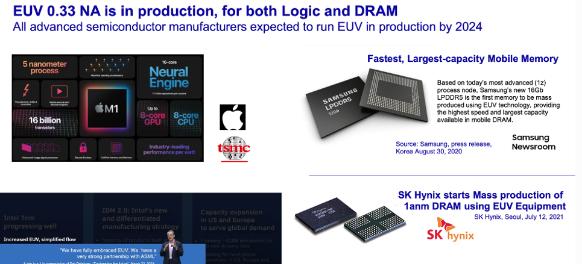

來自ASML的MichaelLercel表示,高數值孔徑(0.33NA)現在正在生產用于邏輯和DRAM,如下所示。轉向EUV減少了額外的工藝時間和多重圖案化的浪費,以實現更精細的特征。
半導體

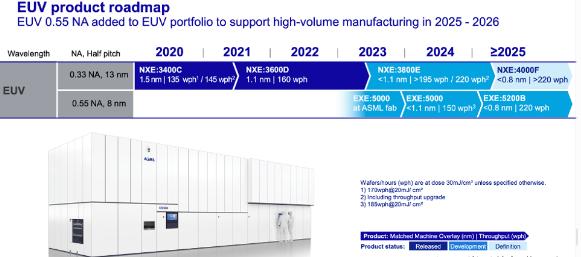

該圖顯示了ASML的EUV產品路線圖,并展示了下一代EUV光刻設備的尺寸。
半導體
SEMI預測2022年和2023年半導體設備需求強勁,以滿足需求并減少關鍵組件的短缺。LAM、ASML的EUV開發將推動半導體特征尺寸低于3nm。小芯片、3D芯片堆棧和向異構集成的轉變將有助于推動更密集、功能更強大的半導體器件。
昆山普樂斯電子13年專注研制等離子清洗機,等離子清洗機,等離子清洗設備,常壓大氣和低壓真空型低溫等離子表面處理設備,大氣低溫等離子表面處理系統,大氣常壓收放卷等離子表面 設備處理的國家高新技術企業,普樂斯嚴格執行ISO9001質量體系管理,生產的等離子清洗機通過歐盟CE認證,為電子、半導體封裝、汽車、yi療等領域的客戶提供清洗、活化、刻蝕、涂覆的等離子表面處理解決方案,是行業內值得信賴的等離子清洗機廠家。如果您想要了解關于產品的詳細內容或在設備使用中存在疑問,歡迎點擊普樂斯的在線客服進行咨詢,或者直接撥打全國統一 服務熱線400-816-9009,普樂斯隨時恭候您的來電!
