等離子表面處理設備在電子行業PCB上的應用
文章導讀：隨著時代發展，等離子表面處理設備及其技術應用在PCB行業已逐漸被熟知并廣泛應用，與傳統的濕法處理相比，等離子體處理更具優勢，根據處理的材料和不同的處理目的，等離子處理設備可用于不同的PCB制造加工工藝應用。

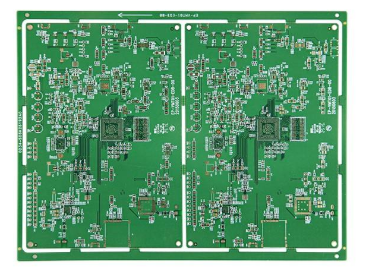

隨著時代發展，當今社會對軍用航天通訊或是民用消費電子的，功能性和可靠性要求日趨嚴格，對高性能的PCB電路板要求日益突出；為此，高密度且精細的線路設計和新材料的應用促使PCB制造加工工藝也更為復雜且多挑戰性，等離子表面處理設備及技術應用也逐漸被PCB從業者所熟知并以其明顯的優勢，逐漸取代化學或機械式的處理方式，以滿足現如今日漸苛刻的PCB制造加工工藝標準。
與傳統的化學濕法處理方式相比，干式的等離子表面處理具有以下特征：
1、加工工藝可控， 一致性好：通過對工藝參數的設定，批量處理的產品的效果較為一致，基本無差異；
2、對精細線路、細孔、高厚徑比產品滲透性強：產生的等離子體是由氣體電離產生，滲透能力好，無孔不入；
3、適用范圍廣，適合處理各種材料，其中也包含PTFE、LCP等耐化學性的特殊材料
4、經濟環保：等離子體處理無需使用任何化學溶劑，且無排廢處理成本。
等離子體由許多的活性基團構成，包含電子，離子，自由基和光子(UV和可見光)，因正負粒子數量相等呈電中性，因而被稱為“等離子體”，等離子體表面處理主要有兩種反應機理: 自由基與材料產生化學反應以及等離子體產生的物理轟擊。PCB制造中等離子處理工藝在補強、層壓、防焊、絲印字符等處理前都有應用，根據處理的材料和不同的處理目的，等離子處理設備可用于不同的PCB制造加工工藝應用：
1、Desmear除膠渣
2、Etch Back 回蝕(凹蝕)
3、碳祛除
4、PTFE特氟龍板活化
5、Descum精細線路間去干膜以及綠油殘留
6、表面氧化祛除和活化，增強金屬濺鍍/可焊性能
7、材料的表面改性處理

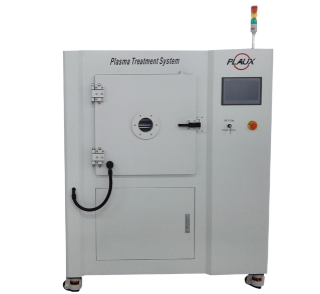

普樂斯電子9年專注研制等離子處理系統，等離子表面處理設備，已通過ISO9001質量體系和歐盟CE認證，等離子表面處理以下行業和材料處理上應用廣泛，在精密光電領域可用于清除手機攝像模組支架和濾光片的微粒和有機物、印刷電路板PCB的焊盤清洗和軟硬接合板和FPC微孔除膠，常見的處理材料還有特氟龍電路板、芯片電阻、電阻式保險絲、手機天線、聲學器件、通訊線纜、電子塑膠件。如果您想要了解更多關于產品的詳細內容或在設備使用中有疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
